Achoimre ar an Airteagal: A comhpháirteach leathnú miotail rocachsoláthraíonn sé solúbthacht rialaithe do phíobáin thionsclaíoch atá faoi lé leathnú teirmeach, creathadh, luaineachtaí brú, agus gluaiseacht mheicniúil. Trí úsáid a bhaint as struchtúr bellows cruach dhosmálta rocach, féadann sé dí-áitiú aiseach, cliathánach agus uilleach a chúiteamh agus cuidiú leis an tuirse táthú, sceitheadh flange agus dífhoirmiúchán a bhaineann le strus a laghdú. Míníonn an treoir seo a phrionsabal oibre, príomhshonraíochtaí, roghanna ábhar, iarratais, fachtóirí roghnóireachta, agus buntáistí do chórais phíblíne éilitheacha.
Clár na nÁbhar
- Cad is Comhpháirteach Leathnú Miotail Roctha ann?
- Conas a Oibríonn sé i bPíobáil Thionsclaíoch?
- Cad iad na Príomh-Sonraíochtaí Teicniúla?
- Cad iad na Príomhshochair?
- Cá Úsáidtear go Coitianta é?
- Cén chaoi ar chóir duit an táirge ceart a roghnú?
- Ceisteanna Coitianta
- Smaointe Deiridh

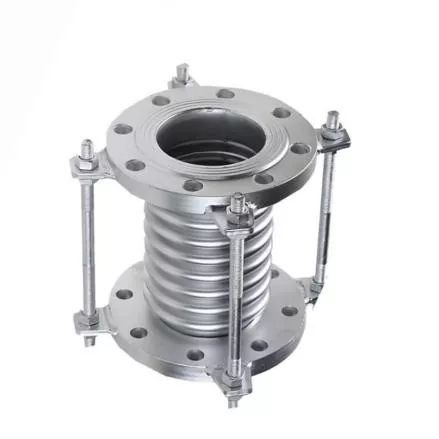

Cad is Comhpháirteach Leathnú Miotail Roctha ann?
JIDONGDAsoláthairtí aComhpháirteach Leathnú Miotail rocthadeartha chun solúbthacht rialaithe a thabhairt do phíopaí tionsclaíochta gan cobhsaíocht struchtúrach a íobairt. Ceadaíonn a thógáil bellows rocach píblíne chun freastal ar ghluaiseacht de bharr athruithe teochta, creathadh trealaimh, luaineachtaí brú, agus strus meicniúil.
Murab ionann agus alt píopa docht, cruthaíonn comhpháirteach leathnú limistéar solúbtha d'aon ghnó laistigh den chóras píopaí. Nuair a théitear nó nuair a fhuaraíonn píblíne, is féidir a fad agus a suíomh a athrú. Má chuirtear srian leis na gluaiseachtaí seo, féadfaidh an iomarca strus a bheith ag carnadh timpeall táthaithe, flanges, comhlaí, caidéil agus trealamh ceangailte. Cuidíonn alt leathnaithe miotail atá innealtóireacht i gceart leis na gluaiseachtaí seo a ionsú sula n-éiríonn siad ina n-ualaí millteach.
Maidir le ceannaitheoirí a dhéanann measúnú ar joints leathnú miotail thionsclaíoch, ba cheart an t-ábhar bellows, riachtanais ghluaiseachta, rátáil brú, raon teochta, modh nasctha, agus timpeallacht suiteála a mheas le chéile.
Conas a Oibríonn sé i bPíobáil Thionsclaíoch?
Tá an prionsabal oibríochta bunaithe ar dhífhoirmiú leaisteach rialaithe ar na bellows miotail rocach. Ligeann na convolutions iolracha na bellows chun flex nuair a bhogann an píopaí nasctha, agus coinníonn an struchtúr miotail an teorainn brú.
Cúiteamh um Leathnú Teirmeach
Leathnaíonn píblínte ardteochta de réir mar a ardaíonn teocht an phróisis agus de réir mar a thiteann siad. I gcórais gaile, coire, ceimiceacha, ola, agus teirmeach-sreabháin, is féidir le timthriallta teochta arís agus arís eile gluaiseacht shuntasach a ghiniúint. Déanann na cloigíní rocach an díláithriú seo a ionsú agus laghdaíonn siad an strus a aistrítear chuig codanna dochta píopaí.
Cúiteamh Meicniúla agus Creathadh
Is féidir le trealamh tionsclaíoch ar nós caidéil, comhbhrúiteoirí, lucht leanúna, tuirbíní, agus innealra rothlach creathadh a thabhairt isteach i bpíopaí nasctha. Is féidir le comhpháirteach fairsingithe atá deartha go cuí freastal ar ghluaiseacht rialaithe agus cuidiú le cosc a chur ar chreathadh a tharchur go díreach trí naisc dochta píopaí.
Gluaiseacht Iltreoch
Ag brath ar dhearadh an chórais, is féidir le hailt leathnaithe miotail trí chatagóir mhórghluaiseachta a chúiteamh:
- Gluaiseacht aiseach:comhbhrú nó síneadh feadh an ais píopa.
- Gluaiseacht cliathánach:díláithriú taobhlíne na gcodanna píopa nasctha.
- Gluaiseacht uilleach:gluaiseacht rothlach idir na hailt píopaí nasctha.
Cad iad na Príomh-Sonraíochtaí Teicniúla?
Ba cheart go dtosódh roghnú comhpháirteach leathnaithe le coinníollacha oibriúcháin iarbhír seachas go simplí méid píopa ainmniúil a roghnú. Clúdaíonn faisnéis táirge JIDONGDA bellows cruach dhosmálta le cumraíochtaí éagsúla ábhar agus nasc le haghaidh feidhmeanna tionsclaíocha.
| Paraiméadar | Sonraíocht Ghinearálta | Comaoin Innealtóireachta |
|---|---|---|
| Struchtúr Bellows | Bellows cruach dhosmálta rocach | Soláthraíonn solúbthacht rialaithe agus cúiteamh gluaiseachta |
| Ábhar | SS304 / SS316 / SS321 / cóimhiotail saincheaptha | Roghnaigh de réir teocht, creimeadh, agus comhoiriúnacht na meán |
| Brú Oibre | PN10–PN40, ag brath ar dhearadh | Ní mór coinníollacha oibriúcháin agus brú iarbhír a mheaitseáil |
| Raon Teochta | -80 ° C go + 600 ° C, ag brath ar ábhar | Cinneann grád agus dearadh ábhair teorainneacha teochta inúsáidte |
| Gluaiseacht | Aiseach / cliathánach / uilleach | Ba cheart cineál agus méid na gluaiseachta a ríomh roimh an roghnú |
| Méid | DN15–DN300 | Clúdaíonn leaganacha snáithithe trastomhais níos lú de ghnáth |
| Naisc | Snáithithe / flanged / táthaithe | Roghnaigh de réir leagan amach píopaí agus riachtanais suiteála |
| Meáin Chomhoiriúnacha | Gaile / uisce te / ola / gás / sreabhán ceimiceach | Deimhnigh comhoiriúnacht an ábhair leis an meán iarbhír |
Ba cheart brú iarbhír, teocht, gluaiseacht, minicíocht timthriall, agus riachtanais tuirse a dhearbhú do gach tionscadal. Is féidir dearaí saincheaptha a mheas nuair nach gcomhlíonann cumraíochtaí caighdeánacha na coinníollacha suiteála.
Cad iad na Príomhshochair?
1. Feidhmíocht Iontaofa ag Teochtaí Ardaithe
Tá bellows miotail oiriúnach go háirithe d'iarratais ina sáraíonn an teocht raon oibriúcháin phraiticiúil go leor comhpháirteanna solúbtha traidisiúnta. Ag brath ar roghnú agus dearadh ábhar, is féidir le tógáil cruach dhosmálta tacú le timpeallachtaí teirmeacha éilitheacha.
2. Strus Píblíne Laghdaithe
Is féidir le gluaiseacht teirmeach ualaí iomarcacha a chruthú de réir a chéile ag pointí seasta agus naisc trealaimh. Trí sholúbthacht rialaithe a thabhairt isteach, cuidíonn an comhpháirteach leathnaithe gluaiseacht a athdháileadh agus tiúchan strus a laghdú i réimsí ríthábhachtacha.
3. Friotaíocht Níos Fearr in aghaidh Chreathadh
I gcás ina ngineann innealra creathadh leanúnach nó uaineach, is féidir le nasc solúbtha miotail cabhrú le gluaiseacht idir trealamh agus píopaí a leithlisiú. Féadfaidh sé seo cur le cobhsaíocht an chórais feabhsaithe nuair a roghnaítear agus nuair a shuiteáiltear an comhpháirteach i gceart.
4. Roghanna Suiteála Solúbtha
Cumraíochtaí snáithithe, flanged, agus táthaithe is féidir ailt leathnaithe a chomhtháthú in ailtireachtaí píblíne éagsúla. Is féidir le táirgí snáithithe le trastomhas beag a bheith úsáideach timpeall naisc dhlúth trealaimh, agus féadann dearaí flanged agus táthaithe a bheith oiriúnach do chórais phíobáin thionsclaíocha níos mó.
5. Feidhmíocht Chiorclach Fadtéarmach
Féadfaidh na mílte timthriallta teasa agus fuaraithe taithí a fháil ar phíobáin thionsclaíoch le linn a shaol oibriúcháin. Dá bhrí sin tá céimseata bellow ceart, roghnú ábhar, cáilíocht foirmithe, agus rialú gluaiseachta tábhachtach chun feidhmíocht tuirse iontaofa a bhaint amach.
Cá Úsáidtear go Coitianta é?
Tá comhpháirt leathnaithe miotail rocach luachmhar nuair a chaithfidh píopaí dochta freastal ar dhíláithriú teirmeach nó gluaiseacht meicniúil. I measc na réimsí iarratais tipiciúla tá:
- Píblínte próiseála peitriceimiceach
- Gléasraí giniúna cumhachta
- Córais gaile agus coire
- Córais HVAC ardteochta
- Trealamh foirnéise tionsclaíoch
- Áiseanna próiseála ola agus gáis
- Píblínte próiseála ceimiceach
- Córais innealtóireachta mara
- Naisc trealaimh mheicniúla
- Córais iompair sreabhach ardteochta
Mar shampla, is féidir le píblíne gaile a nascann coire le trealamh le sruth taithí a fháil ar leathnú teirmeach suntasach le linn tosaithe. Gan cúiteamh gluaiseachta leordhóthanach, is féidir leis an leathnú seo ualaí breise a chur ar thacaí píopaí agus soic trealaimh. Soláthraíonn alt fairsingithe bellows a ndearnadh innealtóireacht cheart air limistéar sainithe inar féidir leis an ngluaiseacht seo tarlú.
Cén chaoi ar chóir duit an táirge ceart a roghnú?
Ba cheart go mbeadh roghnú táirgí bunaithe ar shonraí innealtóireachta seachas ar chuma nó ar thrastomhas ainmniúil amháin. Sula n-iarrann siad luachan, ba cheart do cheannaitheoirí an fhaisnéis seo a leanas a ullmhú:
- Trastomhas píopa ainmniúil:Sainaithin an méid DN riachtanach agus toisí ceangail.
- Teocht oibriúcháin:Sonraigh teochtaí gnáth, íosta, agus uasta.
- Brú oibriúcháin:Cuir brú oibre gnáth agus uasta san áireamh.
- Riachtanais ghluaiseachta:Sainmhínigh gluaiseacht aiseach, cliathánach nó uilleach ionchais.
- Meáin:Sainaithin an iompraíonn an córas gal, uisce, ola, gás, ceimiceáin nó leacht eile.
- Riachtanais ábhair:Roghnaigh SS304, SS316, SS321, nó cóimhiotal oiriúnach eile de réir an chomhshaoil.
- Modh ceangail:Déan cinneadh an bhfuil foircinn snáithithe, flanged nó táthaithe ag teastáil.
- Coinníollacha suiteála:Smaoinigh ar spás, tacaí píopaí, treoracha, ancairí agus naisc trealaimh.
Tá sé tábhachtach freisin idirdhealú a dhéanamh ar chomhpháirteach leathnaithe ó chónascaire ginearálta solúbtha. Dearadh na hailt leathnaithe thart ar riachtanais shonracha gluaiseachta agus tuirse, mar sin ba cheart measúnú a dhéanamh ar chéimseata na bellows agus ar shrianta an chórais mar chuid den dearadh píobaireachta iomlán.
Ceisteanna Coitianta
C1: Cad é príomhchuspóir comhpháirteach leathnú miotail rocach?
Is é a phríomhchuspóir ná cúiteamh a dhéanamh ar leathnú teirmeach agus ar ghluaiseacht mheicniúil rialaithe i gcórais phíobáin agus ag laghdú an strus a aistrítear go comhpháirteanna dochta.
C2: An féidir joints leathnú miotail a úsáid le haghaidh píblínte gaile?
Tá. Cuirtear hailt leathnaithe bellows cruach dhosmálta i bhfeidhm go coitianta i bpíopaí gaile agus coire, ar choinníoll go bhfuil an t-ábhar roghnaithe, an rátáil brú, an rátáil teochta, agus an cumas gluaiseachta ag teacht leis na coinníollacha oibriúcháin.
C3: Cad iad na hábhair a úsáidtear go coitianta?
I measc na roghanna coitianta tá cruach dhosmálta SS304, SS316, agus SS321. Féadfar cóimhiotail saincheaptha a mheas freisin nuair a éilíonn friotaíocht creimeadh níos airde nó coinníollacha oibriúcháin speisialaithe iad.
C4: An bhfuil hailt leathnaithe snáithithe oiriúnach do phíblínte beaga?
Tá. Tá cumraíochtaí snáithithe oiriúnach go háirithe do phíobáin ar thrastomhas níos lú, do naisc trealaimh, agus do shuiteálacha a bhfuil spás teoranta iontu.
C5: Cad é an difríocht idir gluaiseacht aiseach, cliathánach agus uilleach?
Tarlaíonn gluaiseacht aiseach ar feadh ais an phíobáin, tarlaíonn gluaiseacht cliathánach ar an taobh, agus is éard atá i gceist le gluaiseacht uilleach uainíocht idir na hailt píopaí nasctha. Ba cheart an cineál gluaiseachta is gá a aithint sula roghnaítear alt leathnaithe.
C6: An féidir an táirge a shaincheapadh?
Tá. De réir riachtanais an tionscadail, is féidir grád ábhair, méid, rátáil brú, cumraíocht nasc, agus paraiméadair innealtóireachta eile a bheith i gceist le saincheaptha.
Smaointe Deiridh
A innealtóireacht i gceartComhpháirteach Leathnú Miotail roctharól tábhachtach a bheith aige maidir le píopaí tionsclaíocha a chosaint ó leathnú teirmeach, creathadh, dí-áitiú meicniúil, agus strus carntha. Le bellows cruach dhosmálta, roghanna naisc iolracha, agus paraiméadair innealtóireachta configurable, is féidir é a oiriúnú d'iarratais éilitheacha ar fud na giniúna cumhachta, peitriceimiceach, próiseáil cheimiceach, HVAC, mara, agus córais ard-teocht sreabhach. Tacaíonn JIDONGDA le réitigh chomhpháirteacha leathnaithe miotail saincheaptha bunaithe ar mhéid, ábhar, brú, teocht, gluaiseacht agus ceanglais cheangail atá sainiúil don tionscadal. Má tá alt leathnaithe á roghnú agat do shuiteáil nua nó má tá comhpháirt nua á hathsholáthar agat,déan teagmháil linnchun do choinníollacha oibriúcháin a phlé agus réiteach tionsclaíoch oiriúnach a iarraidh.
